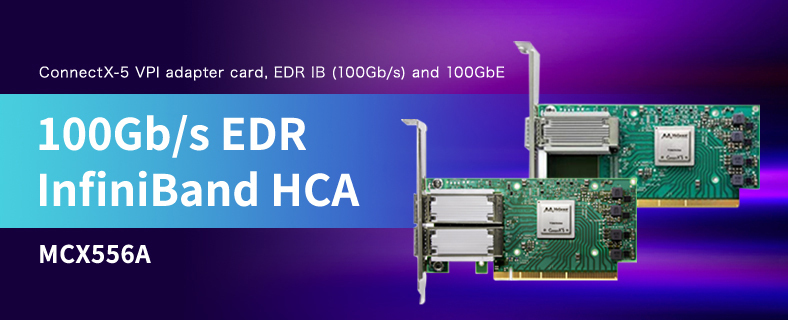

100Gb/s EDR InfiniBandアダプタ(VPI対応) EDR ConnectX-5 HCA

MCX-555A/556A

100G対応カード:NVIDIA Mellanox ConnectX-5 アダプターカードシリーズは、HPC環境に柔軟なソリューションと高性能を提供する製品です。ConnectX-5 VPIは、100Gb/s Infiniband(インフィニバンド)およびEthernet(イーサネット)で動作するポートを実装し、600ナノ秒以下のレイテンシー、非常に高いメッセージレートをサポートしています。

製品トップ
製品仕様

 Product Brief

 User Manua

ConnectX-5 VPI Single/Dual-Port 100Gb/s Adapter Card with Virtual Protocol Interconnect®
INFINIBAND ・EDR / FDR / QDR / DDR / SDR
・IBTA仕様1.3 準拠
・RDMA, Send/Receive semantics
・ハードウェアベースの輻輳制御
・アトミック操作
・1,600万I/O チャネル
・256 to 4Kバイト MTU, 2Gバイトメッセージ
・8 仮想レーン + VL15
ETHERNET ・100GbE / 50GbE / 40GbE / 25GbE / 10GbE / 1GbE
(詳細はデータシート参照)
強化機能 (詳細はデータシート参照)
CPU オフロード ・RDMA over Converged Ethernet (RoCE)
・TCP/UDP/IP ステートレスオフロード
・LSO, LRO, チェックサムオフロード
・(カプセル化されたパケットを含めた)RSS、TSS、TDS、VLANおよびMPLS tag insertion / stripping, Receive flow steering
・カーネル・バイパス・アプリケーションのためのData Plane Development Kit (DPDK)
・ASAP2を活用する、Open VSwitch (OVS) オフロード
 ・Flexible match-action flow tables
 ・トンネリング カプセル化 / カプセル化解除
・Intelligent interrupt coalescence
・NATルータのハードウェア・オフロードをサポートするヘッダの書き換え
ストレージオフロード ・ターゲット機器のためのNVMe over Fabricsオフロード
・リードソロモン演算をオフロードする、イレイジャーコーディング(Erasure Coding)オフロード
・T10 DIF - 入力および出力トラフィックのワイヤースピードでのシグネチャーハンドオーバー操作
・ストレージプロトコル:
 ・SRP, iSER, NFS RDMA, SMB Direct, NVMf
オーバーレイ
ネットワーク
・オーバーレイネットワークを介したRoCE
・オーバーレイネットワークのトンネリングプロトコルのためのステートレスオフロード
・VXLAN、NVGRE、およびGENEVEオーバーレイネットワークのカプセル化とカプセル化解除のハードウェア・オフロード
ハードウェアベースの
I/O仮想化
・Single Root IOV
・Address translation and protection
・VMware NetQueue support
・SR-IOV: 最大512 仮想機能
・SR-IOV: ホスト毎に最大16 の物理機能
・仮想化階層(別名, NPAR とMulti-Host(有効になっている場合)
・物理ポート上の物理機能の仮想化
・すべての物理機能上のSR-IOV
・設定可能でユーザがプログラム可能なOoS
・VMのための保証されたQoS
HPC ソフトウェア
ライブラリ
・Open MPI, IBM PE, OSU MPI (MVAPICH/2), Intel MPI
・Platform MPI, UPC, Open SHMEM
管理とコントロール ・NC-SI over MCTP over SMBus と NC-SI over MCTP over PCIe - ベースボード管理コントローラインターフェイス
・eSwitchを管理するためのSDN 管理インターフェイス
・デバイス制御と設定のためのI2C インターフェイス
・General Purpose I/O ピン
・FlashへのSPI インターフェイス
・JTAG IEEE 1149.1と IEEE 1149.6
リモートブート ・InfiniBandを介したリモートブート
・Ethernetを介したリモートブート
・iSCSI を介したリモートブート
・Unified Extensible Firmware Interface (UEFI)
・Pre-execution Environment (PXE)
