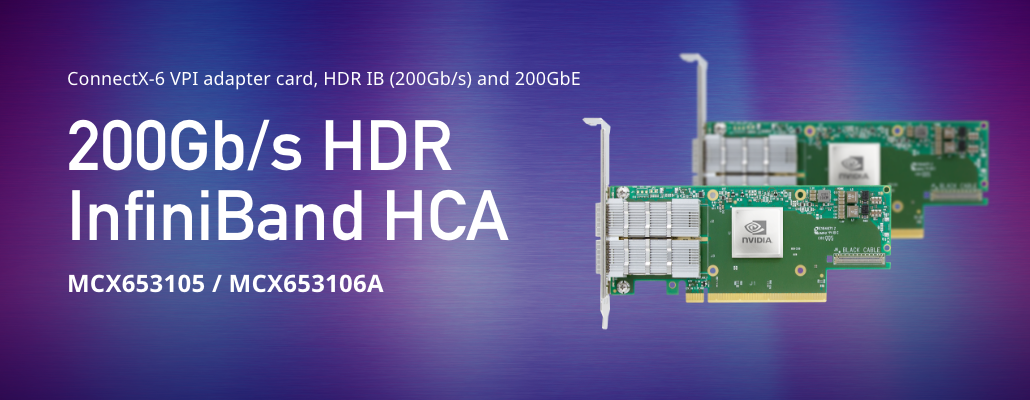

200Gb/s HDR infiniBand アダプタ(VPI対応) HDR ConnectX-6 HCA

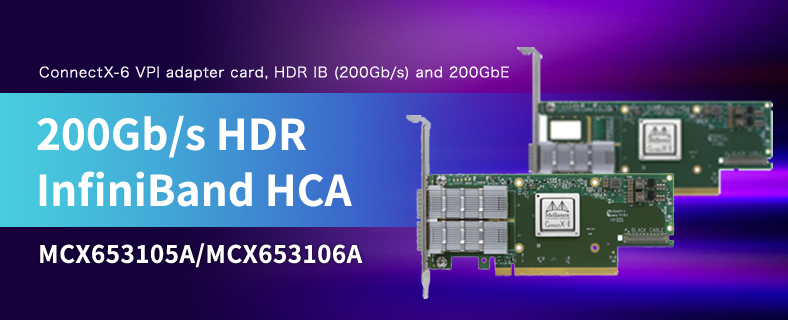

MCX653105A/MCX653106A


200GHDR対応カード:NVIDIA Mellanox ConnectX-6 アダプタカードは、NVIDIA Mellanox スマート・インターコネクトスイートの最新製品です。協調設計(Co-Design)、「In-Network Compute」のサポートしています。、HPC環境、クラウド、データ分析、ストレージプラットフォームにおいて最適化、高速通信が可能なカードです。


製品トップ
製品仕様

 Product Brief

 User Manua



ConnectX-6 VPI Single/Dual-Port 200Gb/s Adapter Card with Virtual Protocol Interconnect
INFINIBAND ・HDR /HDR100 /EDR / FDR / QDR / DDR / SDR
・IBTA仕様1.3 準拠
・RDMA、Send/Receive semantics
・ハードウェアベースの輻輳制御
・アトミック操作
・1,600万I/O チャネル
・256 to 4Kバイト MTU、2Gバイトメッセージ
・8 仮想レーン + VL15
ETHERNET ・200GbE/ 100GbE/ 50GbE/ 40GbE/ 25GbE/ 10GbE/ 1GbE
(詳細はブローシャ参照)
強化機能 (詳細はブローシャ参照)
CPU オフロード ・RDMA over Converged Ethernet (RoCE)
・TCP/UDP/IP ステートレスオフロード
・LSO、LRO、チェックサムオフロード
・(カプセル化されたパケットを含めた)RSS、TSS、HDS、VLANおよびMPLS tag insertion / stripping、Receive flow steering、Receive flow steering
・カーネル・バイパス・アプリケーションのためのData Plane Development Kit (DPDK)
・ASAP2を活用する、Open VSwitch (OVS) オフロード
 ・Flexible match-action flow tables
 ・トンネリング カプセル化 / カプセル化解除
・Intelligent interrupt coalescence
・NATルータのハードウェア・オフロードをサポートするヘッダの書き換え
ストレージオフロード ・ブロックーレベル暗号化:XTS-AES 256/512ビットキー
・ターゲット機器のためのNVMe over Fabricsオフロード
・リードソロモン演算をオフロードする、イレイジャーコーディング(Erasure Coding)オフロード
・T10 DIF - 入力および出力トラフィックのワイヤースピードでのシグネチャーハンドオーバー操作
・ストレージプロトコル:
 ・SRP, iSER, NFS RDMA, SMB Direct, NVMe-oF
オーバーレイ
ネットワーク
・オーバーレイネットワークを介したRoCE
・オーバーレイネットワークのトンネリングプロトコルのためのステートレスオフロード
・VXLAN、NVGRE、およびGENEVEオーバーレイネットワークのカプセル化とカプセル化解除のハードウェア・オフロード
ハードウェアベースの
I/O仮想化
・Single Root IOV
・Address translation and protection
・VMware NetQueue support
・SR-IOV:最大512 仮想機能
・SR-IOV:ホスト毎に最大16 の物理機能
・仮想化階層(別名 NPAR)
 ・物理ポート上の物理機能の仮想化
 ・すべての物理機能上のSR-IOV
・設定可能でユーザがプログラム可能なOoS
・VMのための保証されたQoS
HPC ソフトウェア
ライブラリ
・HPC-X、Open MPI、 MVAPICH、MPICH、Open SHMEM, PGAS 及び様々なコマーシャルパッケージ
管理とコントロール ・NC-SI、MCTP over SMBus と MCTP over PCIe - ベースボード管理コントローラインターフェイス
・モニタおよび制御用のPLDM DSP0248
・ファームウェア更新用のPLDM DSP0267
・eSwitchを管理するためのSDN 管理インターフェイス
・デバイス制御と設定のためのI2C インターフェイス
・General Purpose I/O ピン
・FlashへのSPI インターフェイス
・JTAG IEEE 1149.1と IEEE 1149.6
リモート起動 ・InfiniBandを介したリモート起動
・Ethernetを介したリモート起動
・iSCSI を介したリモート起動
・Unified Extensible Firmware Interface (UEFI)
・Pre-execution Environment (PXE)
パーツナンバー InfiniBandで
サポートされる
速度 (Gb/s)
Ethernetで
サポートされる
速度 (GbE)
ポート数 ケージ PCI Express設定
MCX653105A-ECAT HDR100, EDR, FDR, QDR, DDR, SDR 100,50,40,25,
10
1 QSFP56 PCIe 3.0 x16
MCX653106A-ECAT HDR100, EDR, FDR, QDR, DDR, SDR 100,50,40,25,10 2 QSFP56 PCIe 3.0 x16
MCX653105A-HDAT HDR, HDR100, EDR, FDR, QDR, DDR, SDR 200,100,50,40,25,10 1 QSFP56 PCIe 3.0/4.0 x16
MCX653106A-HDAT HDR, HDR100, EDR, FDR, QDR, DDR, SDR 200,100,50,40,25,10 2 QSFP56 PCIe 3.0/4.0 x16
Socket Direct
MCX653105A-EFAT HDR100, EDR, FDR, QDR, DDR, SDR 100,50,40,25,10 1 QSFP56 PCIe3.0/4.0
Socket Direct 2x8 in a row
MCX653106A-EFAT HDR100, EDR, FDR, QDR, DDR, SDR 100,50,40,25,10 2 QSFP56 PCIe3.0/4.0 Socket Direct 2x8 in a row
MCX654105A-HCAT HDR, HDR100, EDR, FDR, QDR, DDR, SDR 200,100,50,40,25,10 1 QSFP56 Socket Direct 2x PCIe3.0 x16
MCX654106A-HCAT HDR, HDR100, EDR, FDR, QDR, DDR, SDR 200,100,50,40,25,10 2 QSFP56 Socket Direct 2x PCIe3.0 x16
MCX654106A-ECAT HDR100, EDR, FDR, QDR, DDR, SDR 100,50,40,25,10 2 QSFP56 Socket Direct 2x PCIe3.0 x16
OCP 3.0
MCX653435A-HDAI HDR, HDR100, EDR, FDR, QDR, DDR, SDR 200,100,50,40,25,10 1 QSFP56 OCP 3.0, with host management
PCIe4.0 x16, Internal Lock
MCX653436A-HDAI HDR, HDR100, EDR, FDR, QDR, DDR, SDR 200,100,50,40,25,10 2 QSFP56 OCP 3.0, with host management
PCIe4.0 x16, Internal Lock
MCX653435A-EDAI HDR100, EDR, FDR, QDR, DDR, SDR 100,50,40,25,10 1 QSFP56 OCP 3.0, with host
management
PCIe 3.0/4.0 x16, Internal Lock

注:ブラケットなしの寸法は167.65mm x 68.90mmです。すべてのトール(背の高い)・ブラケットアダプタには、トール・ブラケットが取り付けられ、ショート・ブラケットが付属品として添付され出荷されます。l
