NVIDIA AmpereアーキテクチャGPU NVIDIA A800 40GB Active

NVIDIA A800 40GB Active

NVIDIA® A800 40GB Activeは、NVIDIA Ampere アーキテクチャを採用した、デスクサイドワークステーション向けのコンピューティングGPUです。倍精度演算をサポートし、HPCアプリケーションにおいて最大9.7TFLOPSのFP64性能を発揮します。40GBのHBM2メモリーを搭載し、GPU間は第3世代NVLinkによる400GB/秒の高速インターコネクトで接続。マルチインスタンスGPU(MIG)により、1基のGPUを最大7つのインスタンスに分割し、複数ユーザーや複数ジョブでGPUリソースを共有できます。データセンターに設置することなく、研究者の手元でマルチGPUの計算環境を確保したいという用途に適しており、AI学習、AI推論、構造解析(CSM)、流体解析(CFD)、電磁界解析といったCAEシミュレーションの計算時間を短縮します。本製品にはNVIDIA AI Enterpriseの3年間サブスクリプションが付属し、エンタープライズ向けのサポートと最適化済みのソフトウェアスタックを利用できます。当社では、本製品の動作を検証したワークステーションとあわせてご提供します。

NVIDIA A100とNVIDIA A800 40GB Activeの比較

NVIDIA A800 40GB Activeは、NVIDIA A100と同等の仕様を備えており、デスクサイドでの利用にはNVIDIA A800 40GB Activeの搭載を推奨します。

仕様 NVIDIA A100 40GB PCIe NVIDIA A800 40GB Active
GPUメモリー 40GB HBM2
メモリーインターフェース 5120-bit
メモリー帯域幅 1555.2GB/s
CUDAコア 6912
Tensorコア 432
倍精度(FP64)演算性能 9.7TFLOPS
単精度(FP32)演算性能 19.5TFLOPS
マルチインスタンスGPU(MIG) 最大7インスタンス
NVIDIA NVLink 対応(×3) 対応(×2)
NVLink帯域幅 600GB/s 400GB/s
システムインターフェース PCIe 4.0 x16
消費電力 250W 240W
冷却方式 Passive(パッシブ) Active(アクティブ)
フォームファクター 高さ4.4インチ×長さ10.5インチ、デュアルスロット
ディスプレイ出力 なし
補助電源コネクタ 1x CPU 8-pin 1x PCIe CEM5 16-pin
重量 1240g 1182g



NVIDIA A800 データシートカタログ(PDF)をダウンロードいただけます。



レンタルでの導入も可能

GPUレンタルには、初期投資を抑えられるというメリットがあります。高性能なGPUを購入することなく、必要な期間だけご利用いただけるため、コスト効率を重視される場合にお勧めです。ご希望の場合は、見積もり画面からお選びいただけます。

  • Ampere
  • PCIe 4.0
  • HBM2
  • 40GB
  • [FP32]19.5 TFLOPS
  • 9.7TFLOPS
  • 3年保証
製品トップ
製品特徴
製品仕様

Ampereアーキテクチャを採用

NVIDIA Ampere アーキテクチャをベースにした  NVIDIA A8000 GPU は、Ampereアーキテクチャ(GA102)を採用し6912基のCUDAコアを搭載、B倍精度浮動小数点 (FP64) 演算により最大 9.7 TFLOPS  および単精度浮動小数点 (FP32) 演算の倍速処理により19.5 TFLOPSの性能をサポートします。そのほかに 数多くの新しいアーキテクチャ機能と最適化により、AI や HPC のコンピューティング能力を最大限に提供できるように設計されています。
Ampereアーキテクチャを採用

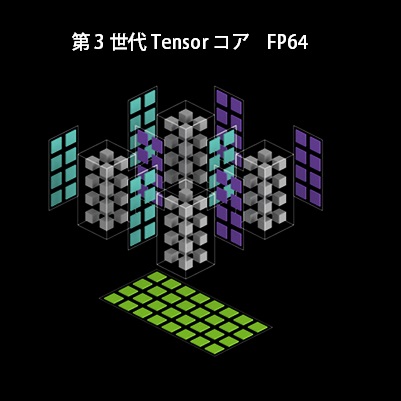

第3世代 Tensor コア

第3世代 Tensor コア

倍精度(FP64)およびTensor Float 32(TF32)精度のサポートにより、幅広いAIおよびHPCアプリケーションに対応する性能と汎用性を備え、旧世代と比較して性能と効率が最大2倍向上。構造的スパース性をハードウェアでサポートすることで、推論のスループットが2倍に向上。

マルチインスタンス GPU (MIG)

新しいマルチインスタンス GPU (MIG) 機能を使用すると、Tensor コア GPU を CUDA アプリケーション用に最大 7 つの GPU インスタンスに安全にパーティショニングすることができ、複数のユーザーに別々の GPU リソースを提供してアプリケーションや開発プロジェクトを高速化できます。  MIG を使用すると、各インスタンスのプロセッサに対して、メモリ システム全体を通るパスが個別に提供されます。つまり、オンチップのクロスバー ポート、L2 キャッシュ バンク、メモリ コントローラー、DRAM アドレス バスがすべて、個々のインスタンスに一意に割り当てられます。これにより L2 キャッシュの割り当てと DRAM 帯域幅がどのユーザーも同じになるため、あるユーザーのタスクがキャッシュのスラッシングを起こしていたり、DRAM インターフェイスを飽和させたりしていても、他のユーザーのワークロードは予測可能なスループットとレイテンシで実行できるようになります。
マルチインスタンス GPU (MIG)
40 GB の HBM2  大容量メモリ

40 GB の HBM2 大容量メモリ

大量のコンピューティング スループットを提供するために、クラス最高の 1,555 GB/秒のメモリ帯域幅を持つ 40 GB の高速 HBM2 メモリを搭載しています。メモリ帯域幅は 前世代と比較して 73% 増加しています。さらにコンピューティング パフォーマンスを最大化するために、40 MB のレベル 2 (L2) キャッシュ (Volta の約 7 倍) を含め、はるかに多くのオンチップ メモリを搭載しています。

PCI Express Gen 4

PCI Express Gen3 の 2倍の帯域幅を提供する PCI Express Gen4 対応したことにより AI やデータサイエンスなどのデータ集約型タスク向けに CPU メモリからのデータ転送速度が向上します。
PCI Express Gen 4
