DDN AI200X2-NDR｜AI・HPC向け並列ストレージ AI200X2-NDR

AI200X2-NDR

AI200X2-NDRは、DDN（データダイレクト・ネットワークス）製のAI・HPC向けハイエンドストレージシステムで、400Gb/s NDR InfiniBandに対応した高スループットなデータ基盤です。大規模なAI学習では、GPUの演算性能に対してストレージのデータ供給が追いつかず、GPUが待機してしまう「GPU Starvation（GPU飢餓）」が課題となります。本製品はNDR InfiniBandによる広帯域接続とDDNの並列アクセス技術により、多数のGPUノードへ同時にデータを供給し、学習ジョブのスループットを維持します。DDNは20年以上にわたり10,000社を超える企業、政府機関、公共部門に採用されてきたデータ管理プロバイダーであり、TOP500に登録された国内システムのストレージでは86%のシェアを占めています。DDN Japanが国内での提案、導入、サポートを担い、2エクサバイト以上の導入実績と、常設のベンチマークセンター、国内におけるソフトウェア開発体制を備えています。当社はGPUサーバーからストレージ、インターコネクトまでを含めたAIインフラ全体の設計・構築をご支援します。

DDNは世界規模のマーケットリーダー

  • 20年以上にわたる業界リーダーシップ
  • 10,000社を超える顧客
  • 世界10拠点にテクノロジーセンターを設置
DDNの導入実績と拠点



DDNの技術革新

DDNは、HPC（ハイパフォーマンスコンピューティング）やAIなどの大規模かつデータ集約型のワークロード向けに特化したストレージソリューションを提供しています。世界中のスーパーコンピューター、研究機関、クラウドサービスプロバイダーに採用されており、「大量の計算ノードへ迅速にデータを供給するストレージ」として、以下の技術で高い評価を得ています。

分散ストレージ：EXAScaler、NFS/SMB、POSIX & Objectを活用した高速かつ高効率なストレージソリューション。

データ完全性とデクラスタリング：データ保護、地理分散、スケーリングを実現。

FlashおよびNVMe：高性能と耐久性を兼ね備えたメモリークラスのストレージ。

仮想化とコンテナ：OpenStack、Docker、Kubernetesなどの最新技術に対応。

ハイブリッドクラウド：オーケストレーション、AI、ソフトウェア／クラウドの統合。

エンタープライズおよびマルチクラウド：簡素化された管理機能。



DDNのAI/HPC向けストレージとデータ管理

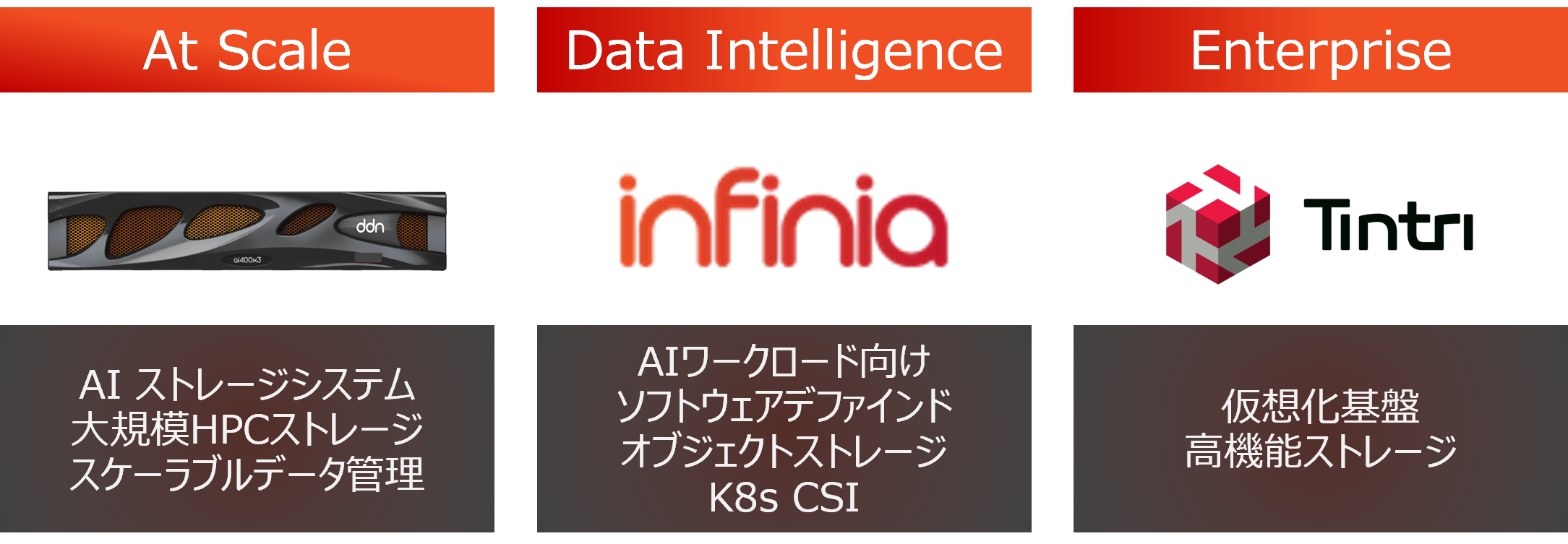

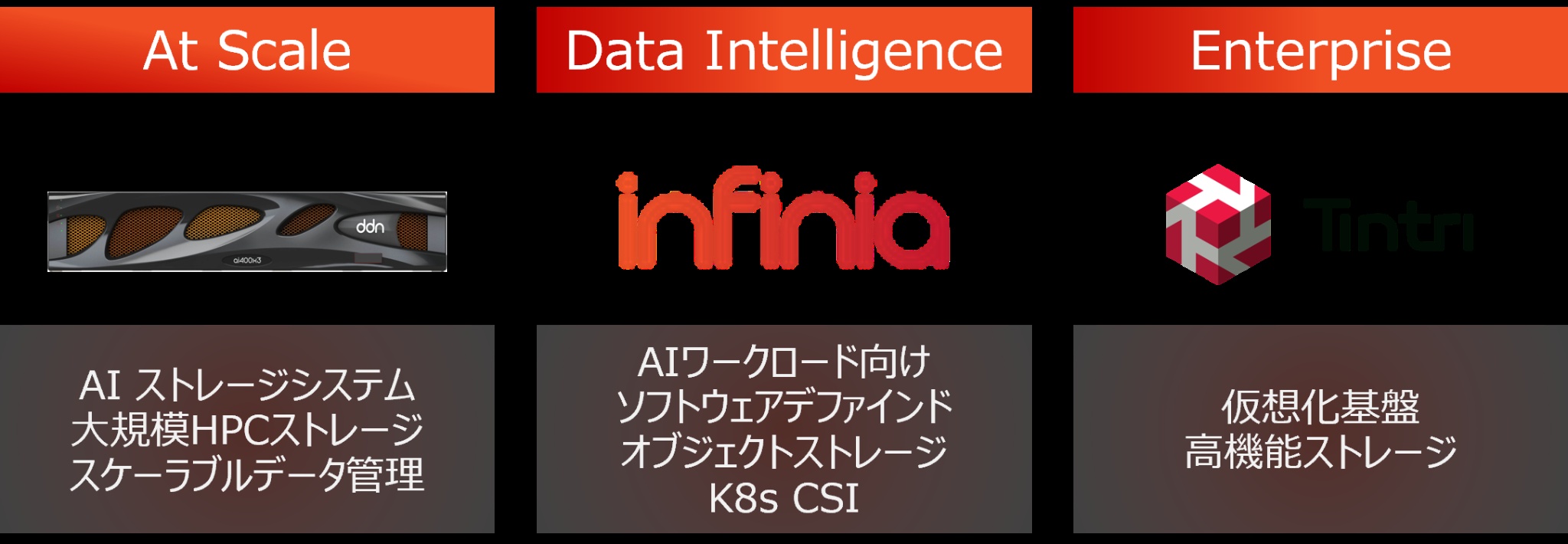

DDNのAI/HPC向けストレージとデータ管理の製品構成



生成AI学習基盤のコンポーネント

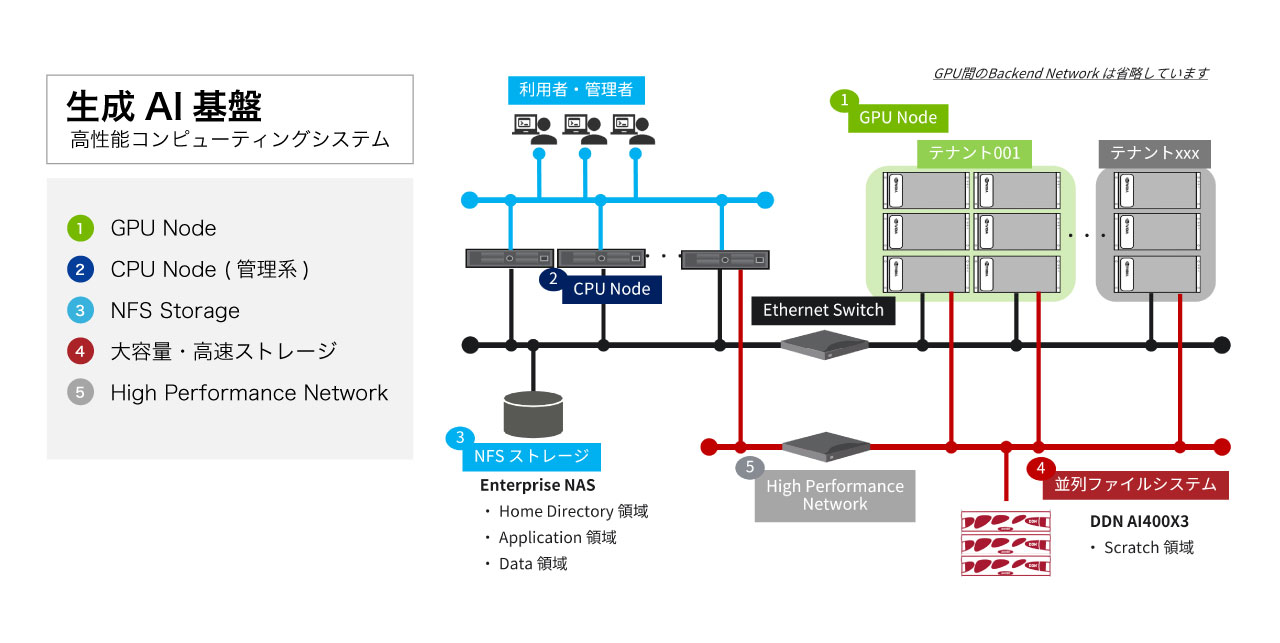

生成AI学習基盤におけるDDNストレージの位置づけ



次世代のLustreファイルシステムアプライアンスの特徴

EXAScaler並列ファイルシステムを利用した大規模ストレージ環境において中核を成すのが、EXAScalerという並列分散ファイルストレージ製品です。EXAScalerは、Lustreをベースにした並列分散ファイルシステムであり、大量のデータを高速に読み書きできる高スループットの共有ストレージとして、HPCだけでなく近年のAIワークロードでも広く利用されています。

EXAScalerの大きな特長は、スケールアウト可能なアーキテクチャです。これにより、システムの成長やワークロードの変化に応じて、性能や容量を柔軟に拡張できます。また、DDNのAIストレージアプライアンスは、NVIDIA DGX SuperPODソリューションとして認定されるための性能および機能要件を満たしており、DGX SuperPODクラスの大規模GPUクラスターに求められる性能と信頼性を提供します。

Lustreは、HPCやAI向けに広く利用されているオープンソースの並列分散ファイルシステムです。長年にわたり、AIワークロードとの親和性が高い大規模HPC環境での実績を積み重ねてきました。役割ごとにサーバーを分離したアーキテクチャを採用しており、これにより高いスループットと優れたスケーラビリティを実現しています。さらに、JLUG（Japan Lustre User Group）などのユーザーコミュニティに支えられ、国内外で利用が広がっている点も特徴です。

Lustre並列ファイルシステムのコンポーネントと動作の仕組み

  • メタデータサーバー（MDS）：メタデータを管理するためのサーバーです。ファイルシステム単位、ディレクトリ単位での分散処理、およびActive/Standbyの冗長構成に対応します。
  • メタデータターゲット（MDT）：メタデータの格納領域です。
  • オブジェクトストレージサーバー（OSS）：データ格納用ストレージのゲートウェイとして動作し、クライアントからの要求に従ってOSTへのI/O処理を行います。複数台のOSSにまたがるストライプにより高いスループットを実現し、Pair NodeによるActive/Activeの冗長構成にも対応します。
  • オブジェクトストレージターゲット（OST）：データの格納領域です。

－ 図解 －

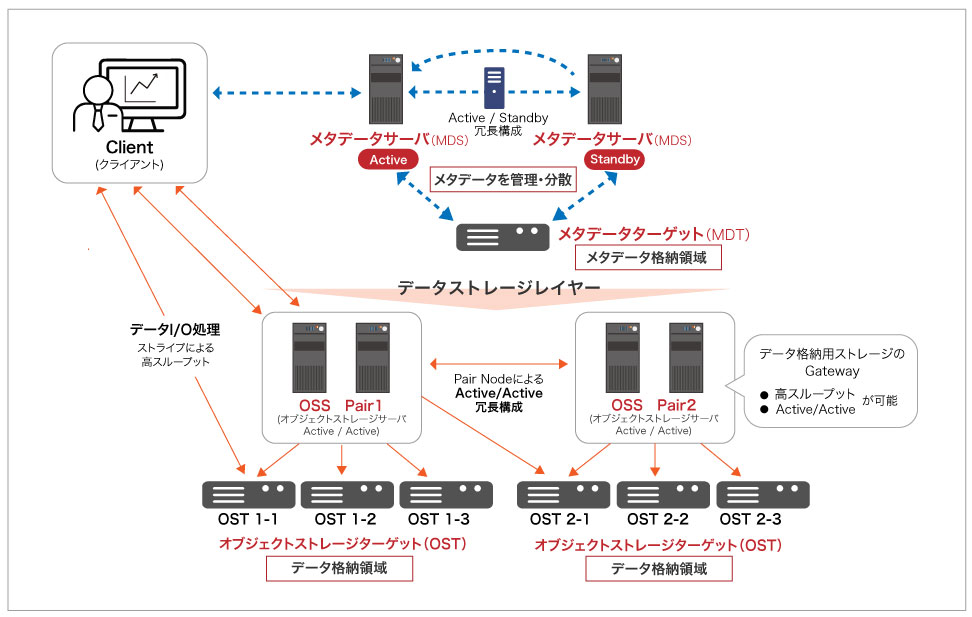

Lustre並列ファイルシステムの構成図



DDN Lustre

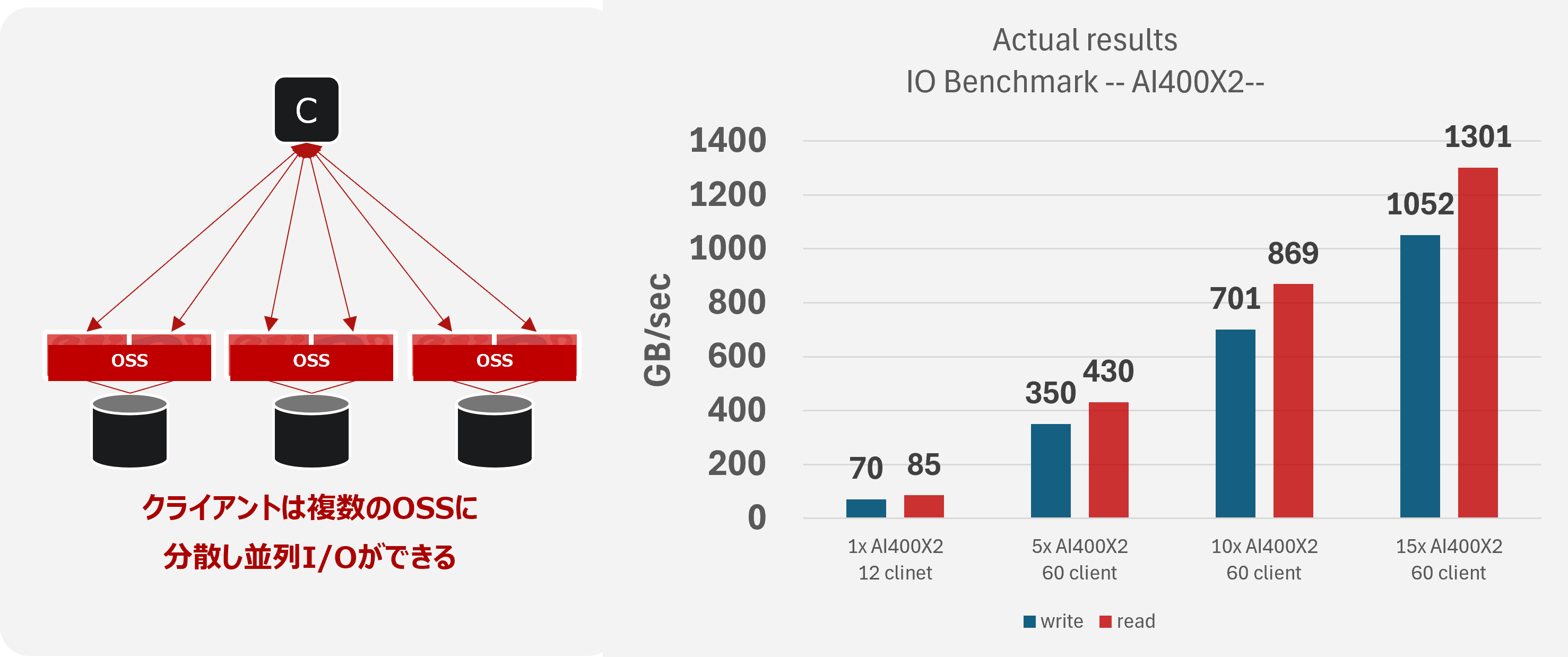

Lustreのアーキテクチャとクライアントにより、すべてのクライアントがデータを直接並行して読み取るため、読み取りのレイテンシーを低減できます。

一方、NASアーキテクチャでは、クライアントの読み取りが完了するまでにサーバー間のホップ数が多く、バックエンドでのデータ移動も増えるため、レイテンシーの増大と単一サーバーへのボトルネックが発生します。

DDN LustreとNASアーキテクチャの比較



NVIDIA DGX SuperPODリファレンスアーキテクチャ

DDNのAIアプライアンスとNVIDIA DGXシステムの緊密な統合により、安定した運用を実現します。DDN A³Iソリューションは、幅広い環境に柔軟に導入できるよう構成されており、ワークロードの変化に応じて容量と機能をシームレスに拡張できます。DDN A³Iソリューションは、単一のDGXシステムから大規模なNVIDIA DGX A100およびH100 SuperPODクラスターに至るまで、あらゆる規模でグローバルに導入されています。



製品仕様

製品型番 AI200X2-NDR
SFA200NVX2®		 AI400X2-NDR
SFA400NVX2		 AI400X3
SFA400X3

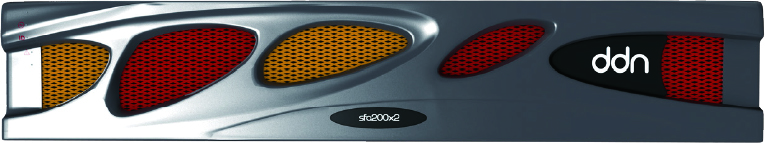

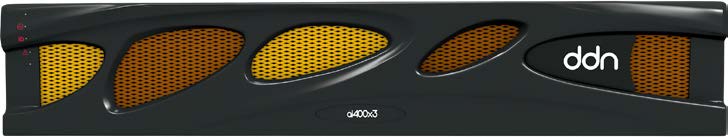

製品画像 DDN AI200X2-NDR DDN AI400X2-NDR DDN AI400X3
ラックユニット 2U 2U 2U
システム機能 アクティブ/アクティブのストレージコントローラー
Erasure Codingスキームをサポートするデクラスタードレイド（DCR）：RAID 6 8+2、4+2／RAID 5 8+1、4+1／RAID 1 1+1
読み込み性能（※1） 40GB/s 80GB/s 140GB/s
書き込み性能（※1） 30GB/s 60GB/s 110GB/s
アプライアンスあたりのコントローラーホストポート 4x HDR/HDR100 または 100/200GbE 8x HDR/HDR100 または 100/200GbE 8x HDR/HDR100 または 100/200GbE
サポートインターフェース 4x NDR InfiniBand（QSFP112）
4x 100/200Gb Ethernet		 8x NDR200 InfiniBand（QSFP112）
8x 100/200Gb Ethernet		 4x NDR InfiniBand（OSFP）
4x 100/200/400Gb Ethernet
または
8x NDR200 InfiniBand（QSFP112）
8x 100/200Gb Ethernet
ドライブサポート 2.5インチ デュアルポート、ホットスワップ対応NVMe×24 2.5インチ デュアルポート、ホットスワップ対応NVMe×24
オプション：90ベイSASエンクロージャー×4を追加
ドライブ構成・拡張オプション 2.5インチ デュアルポートNVMe PCIe Gen5×24（ホットスワップ対応）
拡張オプション：
NVMe-oF SE2420 24ベイエンクロージャー
SAS4 SS9024 90ベイエンクロージャー
サイズ 2Uラックマウント（幅482.6mm×高さ89mm×奥行850mm）
入力電圧 200-240V 50/60Hz
電源 2400W電源ユニット×2（ホットスワップ対応、冗長構成、C-20インレット）
動作環境 運用時、標高0m地点：10〜35℃
運用時、標高3000m地点：10〜28℃
湿度：20〜80%
重量 36kg／80 lbs（最小）
49kg／108 lbs（最大）
安全性 機関認証：UL、cUL、CE、FCC
仮想マシン数 2 4 2
読み込み4K IOPS（※1） 150万IOPS 300万IOPS 150万IOPS
最大内蔵NVMe数（※1） 24（最大1,000TiB） 24（最大1,000TiB） 24（最大1,000TiB）
拡張NVMeエンクロージャーサポート 非対応 対応 非対応
サポートNVMe拡張エンクロージャー数 － 2、4 －
サポートNVMe数（拡張時） － 48、96（最大4PiB） －
拡張HDDエンクロージャーサポート 対応 対応 非対応
サポートHDD拡張エンクロージャー数 1、2、4、5 2、4、5、8、10 －
サポートHDD数 450 900 －

※1 記載の性能値はDDNの公表値です。実際の性能は構成やワークロードによって異なります。
※仕様は予告なく変更されることがあります。



リファレンスアーキテクチャにおけるストレージパフォーマンス

リファレンスアーキテクチャにおけるDDNストレージの性能
