36ポート EDR 100GbE Infiniband Switch EDR InfiniBand Switch

MSB7890

QMSB7800シリーズ – SWITCH-IB EDR 100Gb/s InfiniBand スマートスイッチ

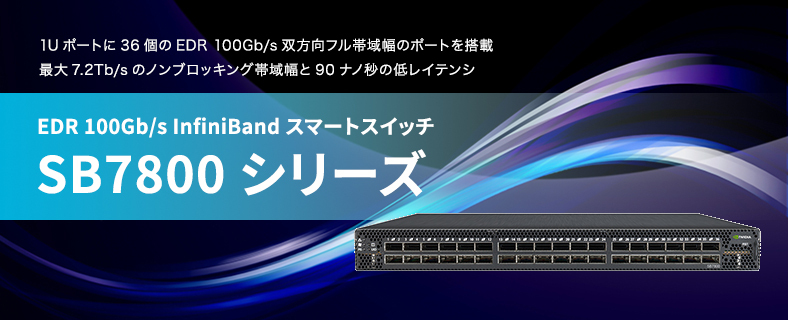

SB7800シリーズはNVIDIAの36ポートノンブロッキング EDR 100Gb/s インフィニバンド・スマートスイッチです。1Uポートに36個のEDR 100Gb/s双方向フル帯域幅のポートを搭載し、最大7.2Tb/sのノンブロッキング帯域幅と90ナノ秒のポート間遅延という市場で最も高いファブリックパフォーマンスを発揮します。また協調設計アーキテクチャScalable Hierarchical Aggregation Protocol (SHARP)がデータセンターの稼働中の全デバイスの利用を可能にし、組込ハードウェアを利用した通信フレームワークの高速化によりアプリケーションのパフォーマンスを大幅に高めます。managed、unmaneged、P2Cエアフロー、C2Pエアフローの4タイプが用意されています。

製品トップ
製品仕様
 Product Brief

NVIDIA MELLANOX
SB7800 シリーズ
36-ポート ノンブロッキング管理型EDR 100Gb/s InfiniBand(インフィニバンド) スマートスイッチ
・19インチラックマウント可能な1U シャーシ
・最大7Tb/s (EDR) のアグリゲートデータスループットを実現する、36のQSFP28 ノンブロッキングポート
スイッチ仕様 ・IBTA 1.2/1.3準拠
・仮想レーンx9 :データx8+管理x1
・256 – 4Kbyte MTU
・アダプティブルーティング
・輻輳制御
・ポートミラーリング
・VL2VLマッピング
・4X48K エントリ リニア転送データベース
管理ポート ・10/100/1000 Ethernet(イーサネット) ポート
・DB9接続によるRS232ポート
・USBポート
・DHCP
・一般的な業界標準CLI
・IPv6による管理
・管理IP
・SNMP v1、v2、v3
・Web UI
ファブリック管理機能 ・最大2,000ノードのファブリック管理に対応したオンボードSubnet Manager
・Unified Fabric Manager™(UFM™) Agent
コネクタとケーブル ・QSFP28コネクタ
・パッシブカッパーまたはアクティブ光ケーブル
・オプティカルモジュール
インジケータ ・ポート別のリンク/稼働状態表示用LED
・システム状態表示用LED:システム、ファン、電源
・ポートエラー表示用LED
・ユニットID 表示用LED
物理仕様 ・サイズ:4.4cm(高さ)x 42.8cm(幅) x 68.6cm(奥行)
・重量:11kg
パワーサプライ ・冗長電源用デュアルスロット
・ホットプラグ対応
・入力電圧レンジ:100~127VAC、200~240VAC
・電源周波数:50~60Hz、単相AC、4.5A、2.9A
冷却装置 ・正面から背面あるいは背面から正面へのエアフローによる冷却オプション
・ホットスワップ対応ファンユニット
消費電力 ・ATIS仕様に基づく消費電力:136W
発注型番 Managed ポート
最大転送
レート
電源
FRU
構成
エア
フロー
筐体の
奥行
MSB7800-ES2F 36 EDR
(Switch-IB2)
2 Yes P2C Standard
MSB7800-ES2R C2P
MSB7890-ES2F × P2C
MSB7890-ES2R C2P
