40ポート HDR 200GbE Infiniband Switch HDR InfiniBand Switch

QM8700

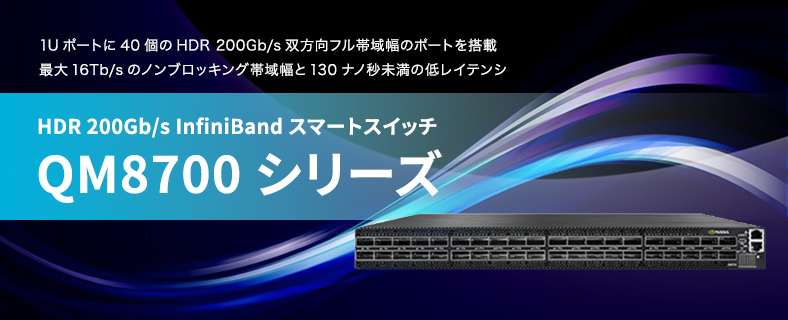

QM8700シリーズ - メラノックスQuantum™ HDR 200Gb/s InfiniBandスマートスイッチ
QM8700シリーズはNVIDIAの40ポートノンブロッキング HDR 200Gb/s インフィニバンド・スマートスイッチです。1Uポートに40個のHDR 200Gb/s双方向フル帯域幅のポートを搭載し、最大16Tb/sのノンブロッキング帯域幅と130ナノ秒のポート間遅延という市場で最も高いファブリックパフォーマンスを発揮します。また協調設計アーキテクチャScalable Hierarchical Aggregation Protocol (SHARP)がデータセンターの稼働中の全デバイスの利用を可能にし、組込ハードウェアを利用した通信フレームワークの高速化によりアプリケーションのパフォーマンスを大幅に高めます。managed、unmaneged、P2Cエアフロー、C2Pエアフローの4タイプが用意されています。

製品トップ
製品仕様
 Product Brief(QM8700)
 Product Brief(QM8790)
 User Manua

NVIDIA MELLANOX
QM8700 シリーズ
40-ポート ノンブロッキング管理型/外部管理型 HDR 200Gb/s InfiniBand(インフィニバンド) スマートスイッチ
・19インチラックマウント可能な1U シャーシ
・最大16Tb/s (HDR) のアグリゲートデータスループットを実現する、40のQSFP56 ノンブロッキングポート
スイッチ仕様 ・IBTA 1.21/1.3準拠
・仮想レーンx9 :データx8+管理x1
・256 – 4Kbyte MTU
・アダプティブルーティング
・輻輳制御
・ポートミラーリング
・VL2VLマッピング
・4X48K エントリ リニア転送データベース
管理ポート ・100/1000 RJ45 Ethernet(イーサネット) ポート
・RS232 コンソールポート
・USBポート
・DHCP
・業界標準のCLI
・IPv6による管理
・管理IP
・SNMP v1、v2、v3
・Web UI
ファブリック管理機能 ・最大2,000ノードのファブリック管理に対応したオンボードSubnet Manager
・Unified Fabric Manager™(UFM™) Agent
コネクタとケーブル ・QSFP56コネクタ
・パッシブカッパーまたはアクティブ光ケーブル
・オプティカルモジュール
インジケータ ・ポート別のリンク/稼働状態表示用LED
・システム状態表示用LED:システム、ファン、電源
・ポートエラー表示用LED
・ユニットID 表示用LED
パワーサプライ ・冗長電源用デュアルスロット
・ホットプラグ対応
・入力電圧レンジ:100~127VAC、200~240VAC
・電源周波数:50~60Hz、単相AC、4.5A、2.9A
冷却装置 ・正面から背面あるいは背面から正面へのエアフローによる冷却オプション
・ホットスワップ対応ファンユニット
消費電力 ・常温で最大スループットを得るための定常消費電力:
- すべてのポートにAOCを接続:650W
- すべてのポートにDACを接続:450W
発注型番 Managed ポート
最大転送
レート
電源
FRU
構成
エア
フロー
筐体の
奥行
MQM8700-HS2F 40 200Gb/s HDR
(Quantum™)
2 Yes P2C Standard
MQM8700-HS2R C2P
MQM8790-HS2F × P2C
MQM8790-HS2R C2P
